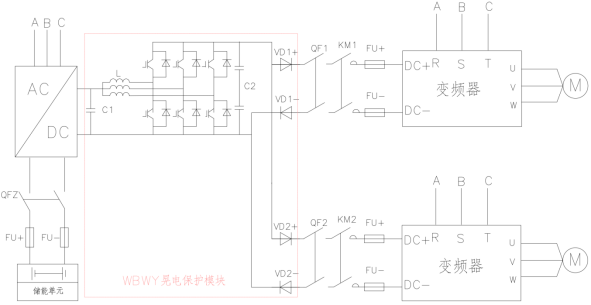

02、充电单元

采用高频软开关技术，效率率高，体积小,重量轻；自主均流，输出端内置隔离二极管，独立的LED数码管显示，支持RS485通讯。N+1 冗余，故障可自动退出，保护功能完备。

03、储能单元

晃电或停电时，负载所需的能量支撑补偿来自储能，储能单元是整个系统可靠运行基础，储能单元一般分三种类型，蓄电池组、锂电池组和超级电容器；根据甲方现场使用及要求采取灵活配置方式。

04、暂降记录仪

单次可以记录400毫秒波形，记录周期小于0.2毫秒，可清晰准确记录电压暂降事件的过程。同时集基本电参数测量、电能统计、极值记录、报警记录、SOE事件记录、电能质量分析等多种功能于一体。

电机负载与设备功率比

直接启动5-7扩大

软启动3倍扩大

变频启动1.5倍扩大

直接启动5-7扩大

软启动3倍扩大

变频启动1.5倍扩大

1:1

装置可靠性

一般

一般

更好

设备接入

串联在主电路

串联在主电路

并联在主电路

电动机负载适应

不适应

不适应

最适应

装置造价

高

高

低

晃电时电能转换次数

3次（+变频器）

3次（+变频器）

1次

输出中断时间

零毫秒，无中断

零毫秒，无中断

零毫秒，无中断

电机实际使用效果

切换无扰动

切换无扰动

切换无扰动

系统结构复杂程度

复杂

最杂

简单

100KW运行1年能耗

15万度

2万度

2000度以内

拖动电动机时系统优点

①　在线运行，无切换。

②　更适合电脑、精密仪器等。

③　离线运行，快速切换。

①　更适合电脑、精密仪器等。

①　解决单点故障点

②　在线运行，0切换。

③　效率高。

④　可靠性高。

⑤　结构简单， 造价更低。

⑥　拖动感性负载1:1。

⑦　感性负载启动平稳。

拖动电动机时系统缺点

①　造价更高

②　带来单点故障点

③　系统效率低，能耗高。

④　系统可靠性更低。

⑤　结构复杂。

⑥　需要放大设备功率。

①　造价高

②　带来单点故障点

③　系统可靠性低。

④　结构复杂。

⑤　需要放大设备功率。

①　在动力负载中，技术基本无劣势

②　在10KW以下小功率负载中，造价高。

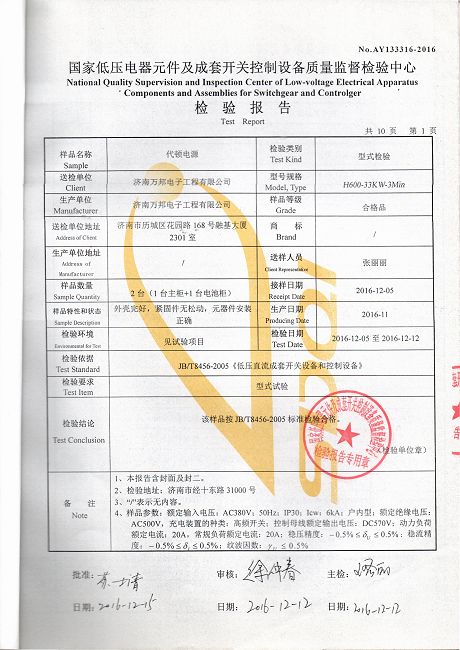

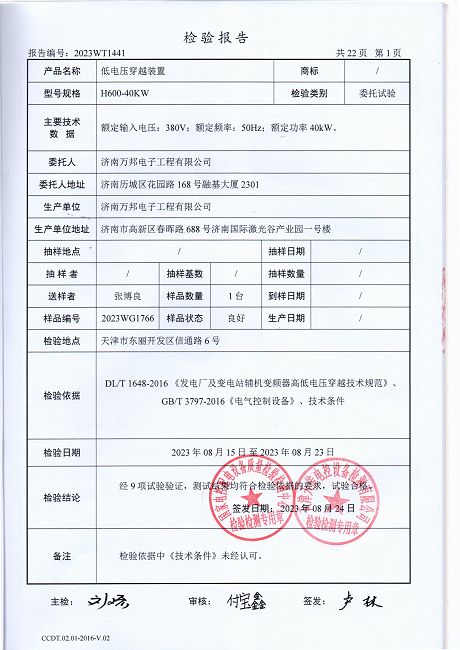

指标

参数

额定电压

400VAC

电压范围

380±15%VAC

频率范围

45-65HZ

供电制式

三相 4 线制

系 统 参 数

系统支撑总功率

10-3000KW

单路功率

0.2-800KW

输出支路数量

1-128 路

支撑动作时间

小于 250us

负载平稳持续运行

支撑动作电压设定

480V

可根据现场设定

防晃电标准支撑时间

10 毫秒—300 秒

仅解决晃电

备用标准支撑时间

5 分钟—90 分钟

晃电和停电备用全解决

系统储能电压

200-600V

其它电压等级可定制

整机效率（系统功率 300KW 以上）

≥ 99.9%

充 电 参 数

充电电压

200-600V

充电电流

2~240A

DC 稳压精度

≤ ±1%

充电效率

≥ 95%

用 户 界 面

7 寸彩色触摸屏

参数设置、数据检测、报警记录、晃电停电记数

通讯

Modbus-RTU

电能质量管理

录波

波形捕捉、录波；支持故障录波和条件录波

每个正弦波形 128 个周期点存储

测量数据

全电量、电压电流谐波、电能

记录事件

DIDO 记录、报警记录

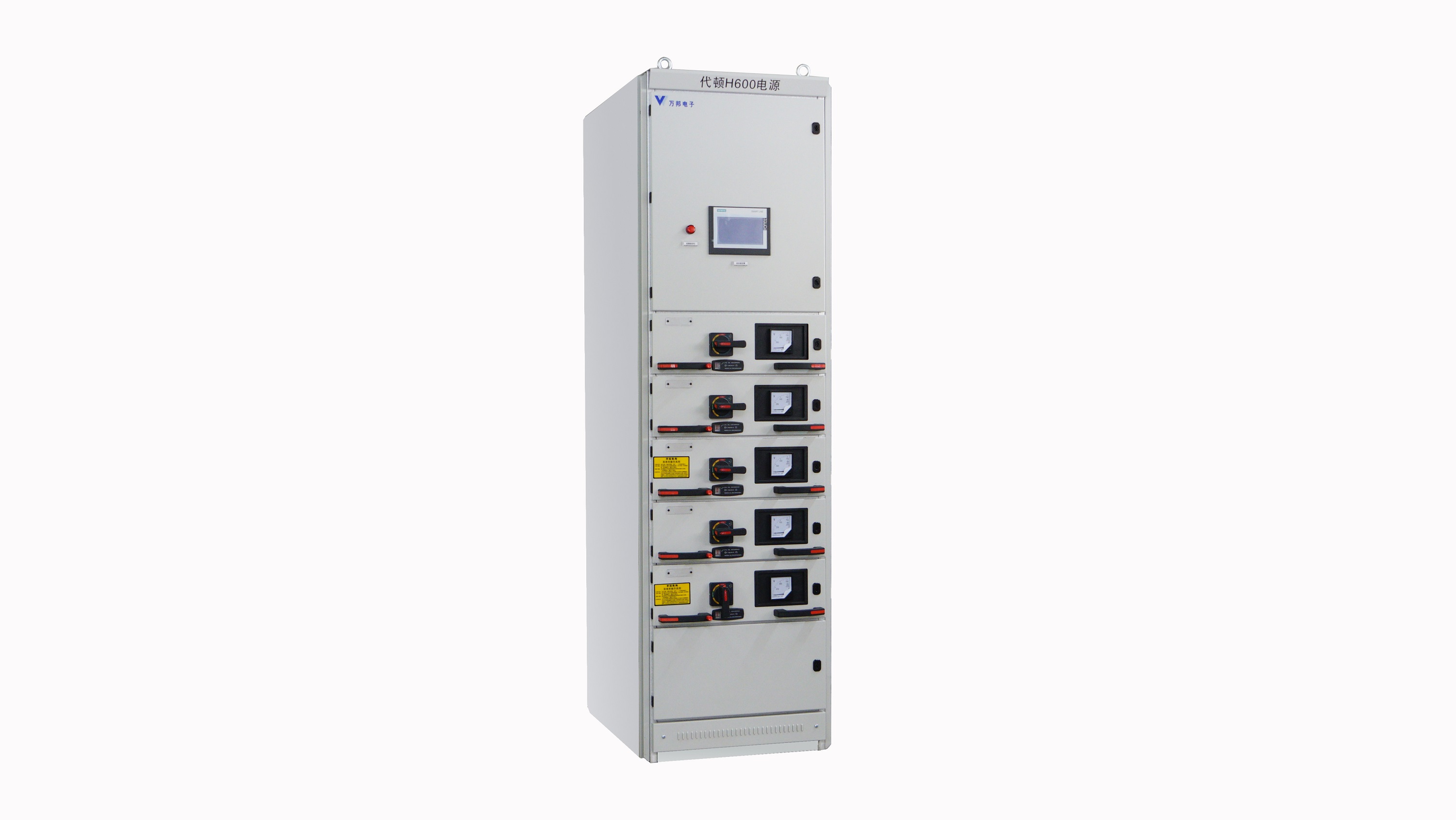

机 柜

尺寸标准

800*800*2260

防护等级

IP20

颜色

RAL7035（喷塑）
