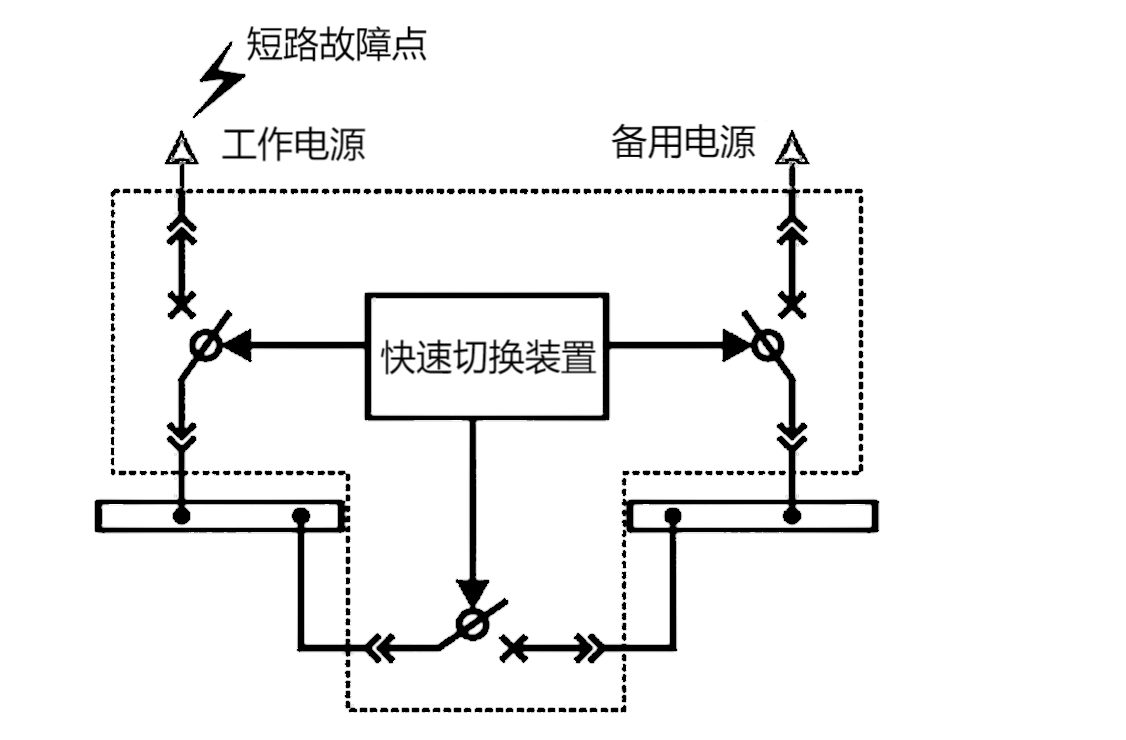

快切装置

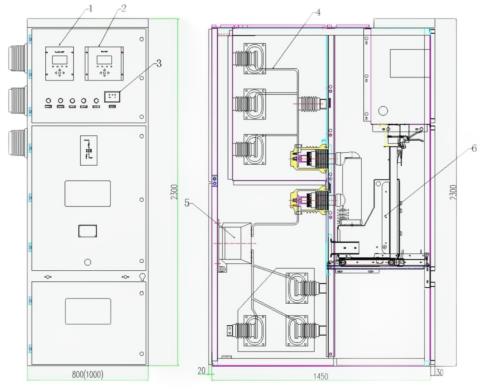

柜体结构
注:1、微机综保2、WB-KQ控制器3、指示灯及带电显示4、柜内母排5、电流互感器6、快速开关

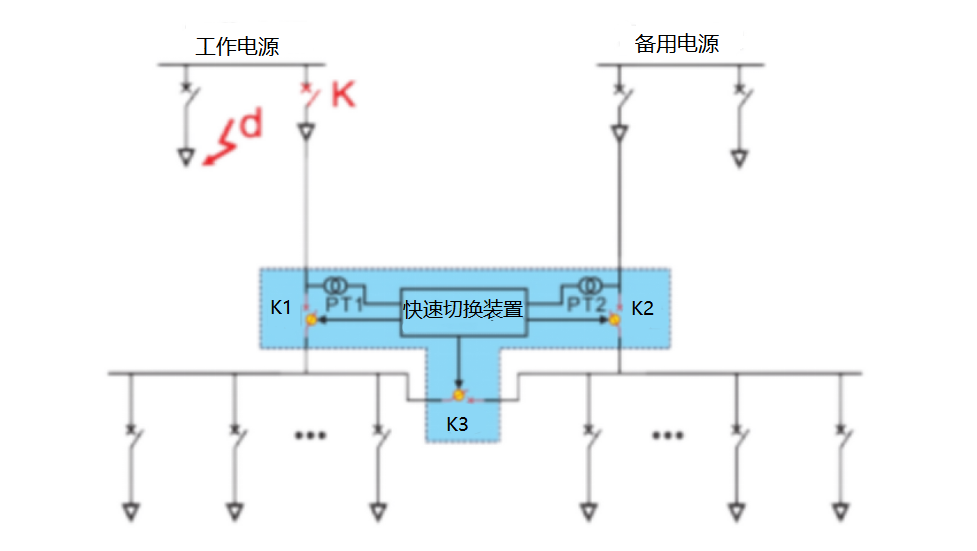

系统图
工作原理
正常运行时，工作电源进线开关K1、备用电源进线开关K2处于合闸状态，母联开关K3处于分闸状态。控制器实时监测工作、备用电源的同期状态，符合并网条件时，快切功能解锁；不符合并网条件时，快切功能闭锁，并报警。
当工作电源系统发生开路(开关K偷跳)或短路（d点）故障时，并且工作、备用电源的同期性满足并网条件，控制器命令K1跳闸，然后再命令K3合闸，实现结负荷供电的切换；故障解除后，可自动或手动返回。
产品参数
指标 | 参数 |
额定电压 | 0.4KV/7.2KA/12KV/24KV/40.5KV |
适用系统额度电压 | 0.38KV/6KV/10KV/20KV/35KV |
额度电流 | 1250A/1600A/2000A/2500A/3150A |
额度短路开断电流 | 31.5KA/40KA/50KA/63KA/80KA |
额定短时（1min）工频耐受电压绝缘水平 | 2.5-95KV |
额定雷击冲击耐受电压（峰值）绝缘水平 | 8.0-185KV |
额度频率 | 50Hz |
额定分闸时间 | ＜2ms |
额度合闸时间 | ＜8ms |
最快切换时间 | ＜15ms |
