DVR电源
工作原理
DVR采用电力电子技术，当系统电压突然暂降时，DVR能够实现对电压的快速调节，同时消除电压三相不平衡，且具有调节电压偏差，保证输出电压无缝连接达到额定值，保护负载正常运行。
电压恢复时间波形图

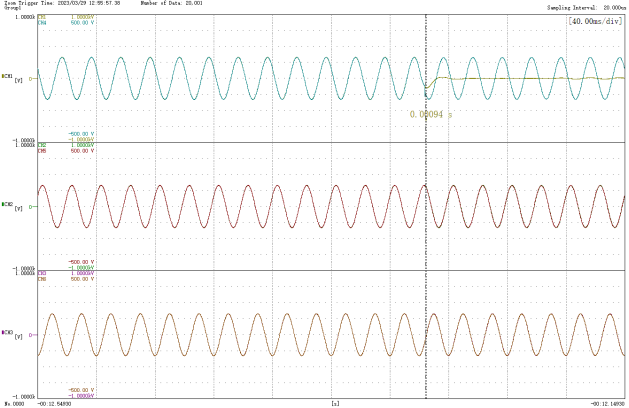

单相电压暂降
注：
CH1 为输入电压 UAN，CH2 为输入电压 UBN，CH3 为输入电压 UCN；
CH4 为输出电压 UAN，CH5 为输出电压 UBN，CH6 为输出电压 UCN；
CH1~3 变比为 1V/1V；
CH4~6 变比为 0.5V/1V

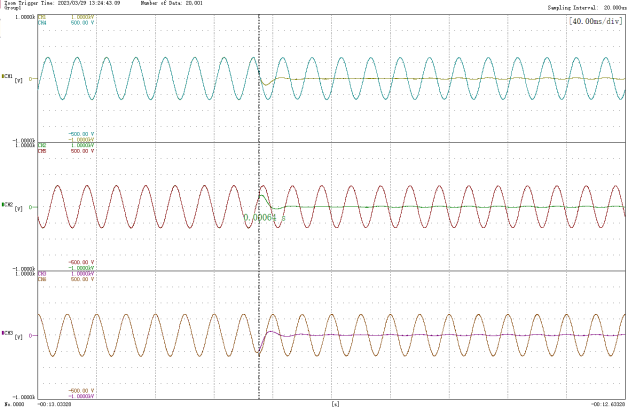

两相电压暂降
注：
CH1 为输入电压 UAN，CH2 为输入电压 UBN，CH3 为输入电压 UCN；
CH4 为输出电压 UAN，CH5 为输出电压 UBN，CH6 为输出电压 UCN；
CH1~3 变比为 1V/1V；
CH4~6 变比为 0.5V/1V
三相电压暂降
注：
CH1 为输入电压 UAN，CH2 为输入电压 UBN，CH3 为输入电压 UCN；
CH4 为输出电压 UAN，CH5 为输出电压 UBN，CH6 为输出电压 UCN；
CH1~3 变比为 1V/1V；
CH4~6 变比为 0.5V/1V
产品特点
1、可靠性高，专为工业负载设计
2、多级保护，电路简洁，免维护。
3、系统效率高，响应速度快
4、通过图形显示和界面友好的菜单操作系统，用户容易浏览输入、输出、负载和运行参数。
5、系统自检功能完备，实现免维护运行
技术参数
指标 | 参数 |
额定绝缘电压 | 690V |
电压范围 | 380±5%VAC可调 |
额定频率 | 50HZ |
供电制式 | 三相 4 线制 |
切换时间 | ≤2ms |
系统支撑总功率 | 10-3000KW |
整机效率（系统功率 300KW 以上） | ≥ 97% |
冷却方式 | 风冷 |
充电效率 | ≥ 95% |
7 寸彩色触摸屏 | 参数设置、数据检测、报警记录、晃电停电记数 |
通讯 | Modbus-RTU |
测量数据 | 全电量、电压电流谐波、电能 |
记录事件 | DIDO 记录、报警记录 |
尺寸标准 | 800*800*2260（可定制） |
防护等级 | IP30 |
颜色 | RAL7035（喷塑） |
 |  |
