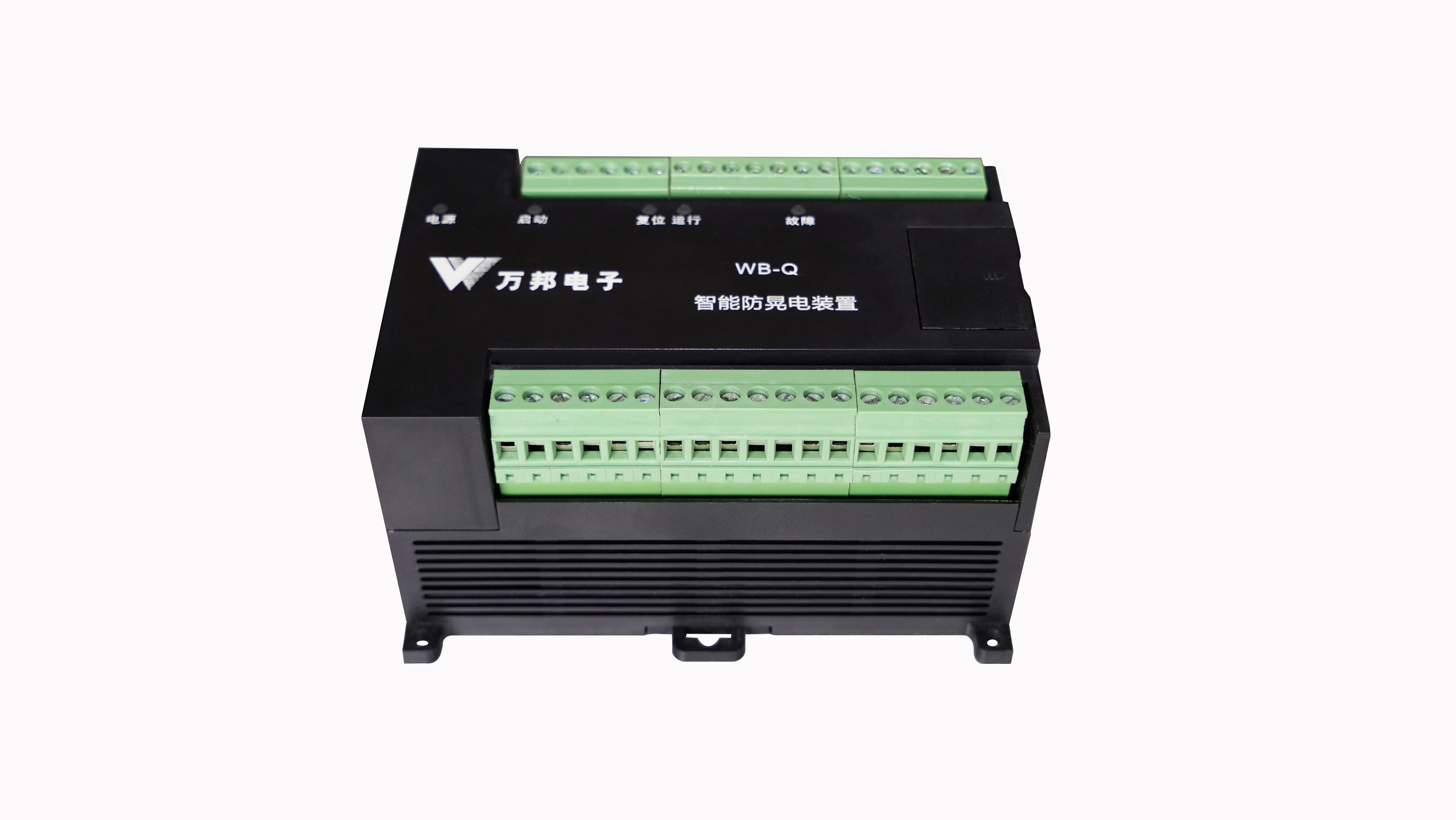

智能防晃电装置
电压暂降，俗称晃电。一般由于雷击、短路故障重合闸、企业外部或内部电网故障、大型设备起动等原因，造成供电电压有效值快速下降至额定值的90%~10%，持续时间为10ms到1min，这种现象称为"电压跌落",又称"晃电",接触器在电压跌落期间触头可能弹开，并引起相关联锁设备动作，导致生产线停车，使企业造成巨大的经济损失，电压跌落作为一种特殊的故障，危害很大，特别是对连续性运行的企业。
WB-Q智能防晃电装置能实时检测设备运行中的电压状态，如电网发生晃电（电压暂降）现象，在设定时间内又快速恢复正常，该装置可重新启动设备，设备快速恢复运转，避免生产事故的发生。
技术特点和优势
1、接线方式简单方便，不需更改线路。
2、正常起动和停止不会延时，只有晃电时接触器才延时。
技术指标
| 环境条件 | 环境温度-30～70℃，相对湿度≤95%RH |
晃电时间控制范围 | 0.5秒～4秒 | |
重启时间 | 变频器方式小于1秒，交流接触器0.3秒 | |
启动接点输出形式 | 无源常开输出。220VAC 5A | |
复位接点输出形式 | 无源常开输出。220VAC 5A | |
运行接点输出形式 | 无源常开输出。220VAC 5A | |
供电电源 | 160V-260V交流供电，50hz | |
外形尺寸 | 120×96×64毫米 | |
安装方式 | 35mm导轨安装 |
接线方式

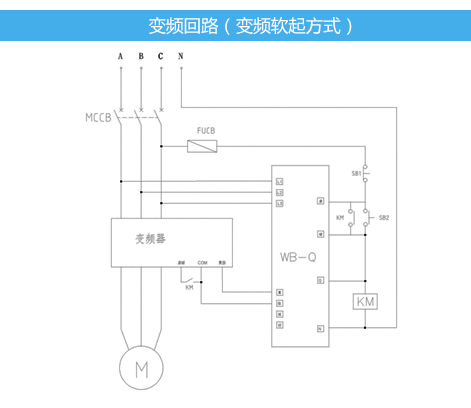

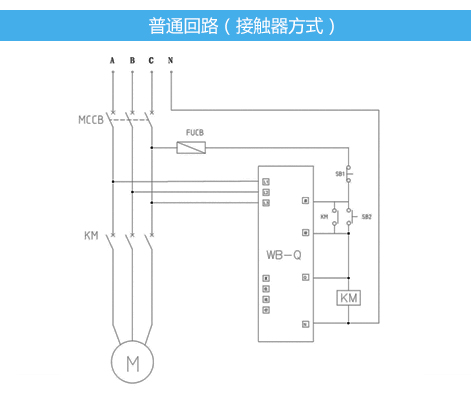

接线原理图
|
|
