工业用电现状

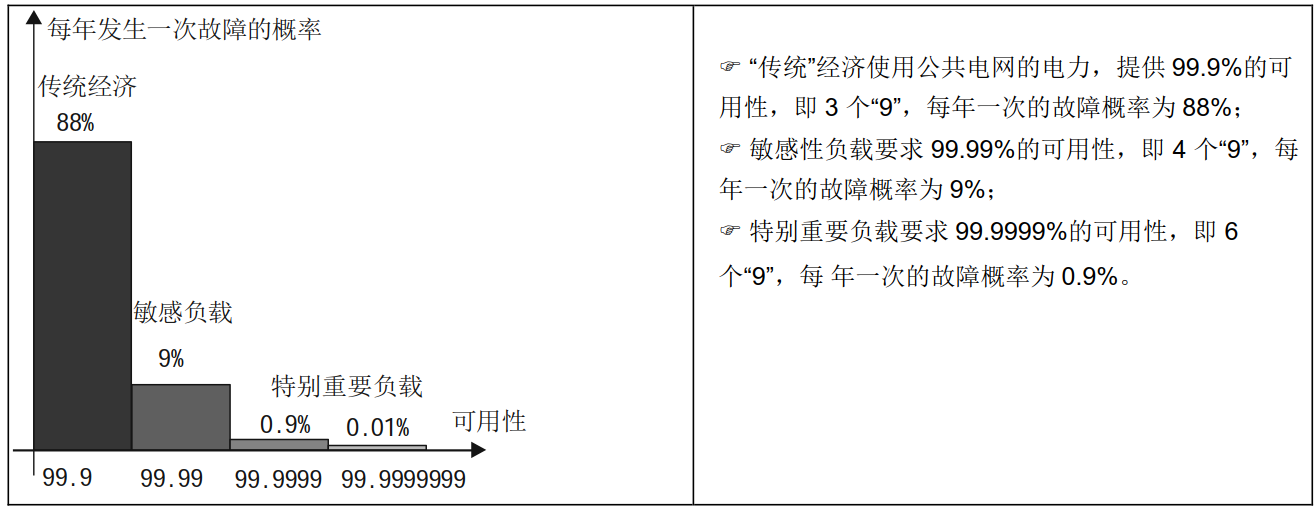

目前，我国的配电系统平均可靠性为4个9，即全年平均停电时间为1小时，而各工业生产中的一些一类和二类负载要求的供电可靠性为9个9，即平均 停电时间小于30mS；供电可靠性要求高于实际配电可靠性的这类负载生产制造业基本都存在。
晃电的概念
电压暂降、短时中断一般称作晃电，这不仅会给企业造成严重的经济损失，同时也会造成严重的环保和安全问题，也是严重影响连续生产的最突出问题。

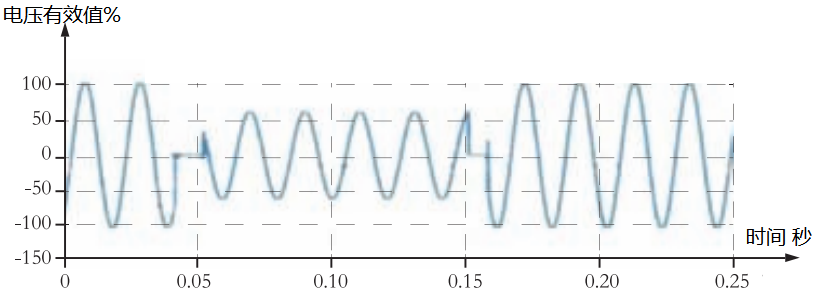

电压暂降
 |
电力系统中某点工频电压方均根值突然降低至0.1 p.u.～0.9 p.u.，并在短暂持续10 ms～1 min后恢复正常的现象。 [GB/T 30137—2013，定义3.1]

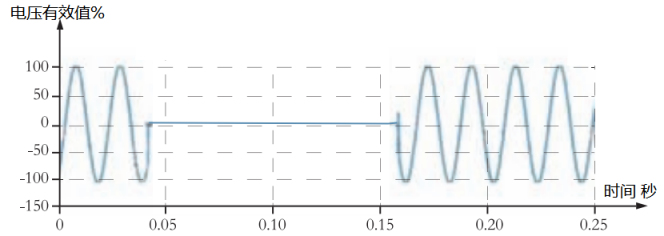

短时中断
电力系统中某点工频电压方均根值突然降低至0.1 p.u.以下，并在短暂持续10 ms～1 min后恢复正常 的现象。[GB/T 30137—2013，定义3.2]
电压暂降是由于雷击、短路、接地、重合闸、大功率电机启动、误操作等因素造成的。
回路倒闸机重合闸可能引起电压短时中断。
因其发生原因、时间、严重程度不可控制，国际电工委员会(IEC)特指出：一定数量的暂态电压质量问题是无法避免的，用户设备应具备一定的承受能力。。
一类二类负荷分级
负荷分级：供配电系统设计规范 GB50052-2009
3.0.1 电力负荷应根据对供电可靠性的要求及中断供电在对人身安全、经济损失上所造成的影响程度进行分级，并应符合下列规定：
v 符合下列情况之一时，应视为一级负荷。
² 中断供电将造成人身伤害时。
² 中断供电将在经济上造成重大损失时。
² 中断供电将影响重要用电单位的正常工作。
v 在一级负荷中，当中断供电将造成人员伤亡或重大设备损坏或发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为一级负荷中特别重要的负荷。
v 符合下列情况之一时，应视为二级负荷。
² 中断供电将在经济上造成较大损失时。
² 中断供电将影响较重要用电单位正常工作。
v 不属于一级和二级负荷者应为三级负荷。
工业生产中的高压煤浆泵、液氧泵、空冷风机、压缩机油泵、氯碱中和装置、合成氨一甲泵、二甲泵等；冶金、冶炼行业中各种主轧线、飞剪、风机水泵、辊道、高炉卷扬、电梯门机、起重行走设备等均为一类负荷。

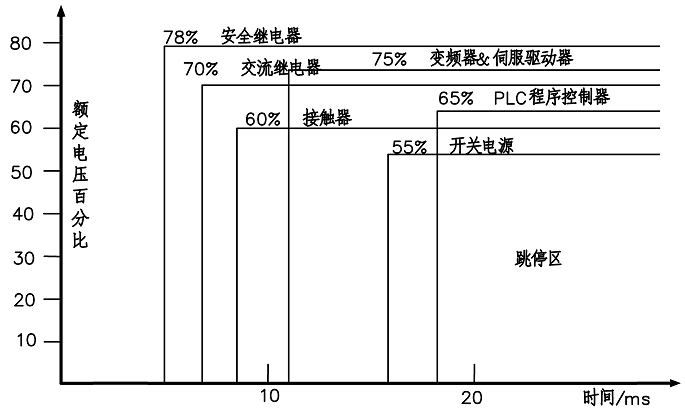

各类设备对晃电承受力
 |
